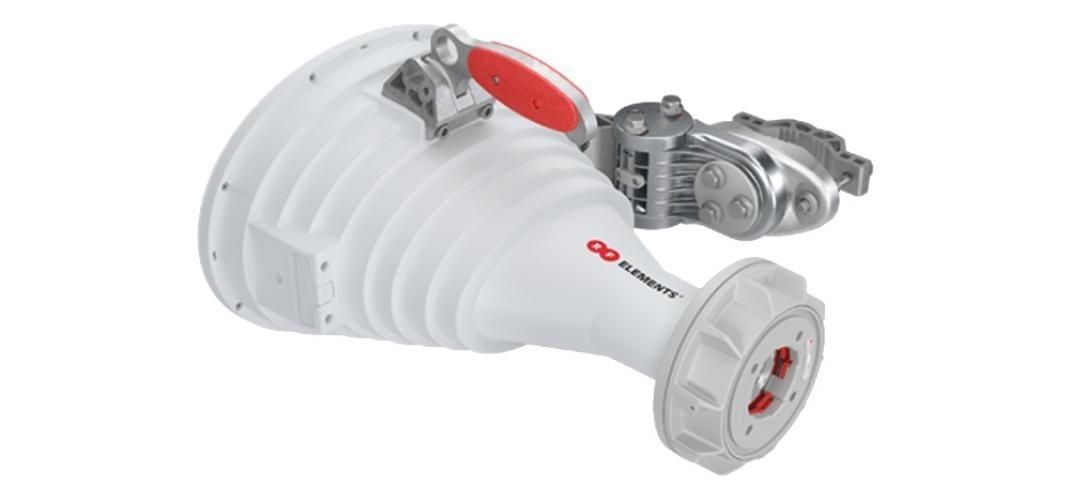

Antena de cuerno asimétrica HG3-TP-A20-30

Antenas de sector que cambian el juego

Las antenas asimétricas de bocina TP proporcionan una forma de haz asimétrica y un conector TwistPort TM (TP) que cambia el juego . Las antenas asimétricas Horn TP brindan un excelente rechazo de ruido, escalabilidad de la red y aumento del rendimiento. Con una forma de haz específica, una mayor ganancia de antena y un excelente rechazo de ruido, las antenas Asymmetrical Horn TP complementan las exitosas antenas Symmetrical Horn.

Viga asimétrica única

Las antenas asimétricas Horn TP tienen una forma de haz única. La sección transversal del haz a la vista del orificio es elíptica: ancha en acimut y estrecha en el plano de elevación. Esto es útil para implementaciones donde la forma asimétrica del haz brinda una mejor cobertura.

BeamSwitch TM para HG3-TP-A20-30

La función BeamSwitch TM permite montar la antena con una rotación de 90 grados intercambiando la posición del mango y el soporte. Por tanto, HG3-TP-A20-30 puede proporcionar 20 grados de acimut y 30 grados de ancho de haz de elevación.

Sin lóbulos laterales

Las antenas asimétricas Horn TP tienen lóbulos laterales naturalmente deprimidos: enfocan la energía en un solo haz principal. La ausencia de lóbulos laterales permite una excelente inmunidad al ruido de las antenas asimétricas de bocina TP.

Rendimiento de banda ancha

El patrón de radiación de las antenas asimétricas de bocina TP es estable en todo el rango de frecuencias.

Vigas H + V equilibradas

Las antenas asimétricas de cuerno TP tienen patrones de haz horizontal y vertical equilibrados. Los haces balanceados H + V son muy difíciles de lograr para antenas con forma de haz asimétrica y esta es el área donde fallan todos los productos de la competencia en el mercado. Los haces de H + V equilibrados son una característica fundamental para el rendimiento del enlace.

Obtenga rendimiento

Las antenas asimétricas Horn TP proporcionan una mayor ganancia en comparación con las antenas simétricas Horn TP con el mismo ancho de haz de azimut. Las antenas asimétricas Horn TP cubren un rango de frecuencia ultra amplio: 5180-6000 MHz con un excelente rendimiento de VSWR.

Patrón de cobertura perfecto

Las antenas de sector de matriz de parche de corriente principal tienen un patrón de radiación extremadamente ancho en acimut y extremadamente plano en el plano de elevación. Si se implementa un AP en una torre alta, los clientes cercanos a la torre sufren de un nivel de señal de AP bajo. Las antenas asimétricas Horn TP brindan valiosos grados adicionales en el ancho del haz de elevación, reduciendo la zona nula y preservando una mayor ganancia para un rendimiento de largo alcance.

Escalabilidad revolucionaria: ampliada

Las antenas RF elements ® Horn TP brindan extraordinarias opciones de escalabilidad. Las antenas asimétricas Horn TP son una nueva adición a la caja de herramientas. Rendimiento de haz único, patrones de radiación precisos y mayor escalabilidad del sistema de empuje de ganancia aún más.

Conector TwistPort TM

Las antenas asimétricas Horn TP cuentan con nuestro conector TwistPort TM que cambia la industria , un puerto de guía de ondas de bloqueo rápido pendiente de patente. TwistPort TM prácticamente no tiene pérdidas: no hay conectores ni cables coaxiales que atenúen la señal. ¡Conectar radios es ingeniosamente simple - “girar y bloquear” - con una sola mano!

Compatibilidad multiplataforma

La amplia gama de  adaptadores TwistPort TM permite la conexión de las radios conectadas más populares de otros proveedores, como UBNT TM , Mimosa TM , MikroTik TM o Cambium Networks TM , directamente a cualquier antena habilitada para TwistPort TM .

Construido como un tanque

Las antenas asimétricas Horn TP tienen un cuerpo de aluminio sólido, construido para durar y resistir cualquier condición climática. Utilizamos los materiales más adecuados: aluminio inyectado, estampado y extrusionado; acero inoxidable, plástico ABS de alta calidad y polietileno de alta densidad.

Antena de haz asimétrico de 30 ° HG3-TP-A20-30

Rango de frecuencia

5180 - 6000 MHz

Ganancia

20,5 dBi

Ancho del haz de acimut -6 dB

H 30 ° / V 30 °

Ancho del haz de elevación -6 dB

H 20 ° / V 20 °

Ajuste mecánico

± 25 ° Elevación, ± 20 ° Azimut

Diámetro de montaje del poste

36 - 80 mm
